3. FUENTE DE PODER O DE ALIMENTACIÓN DEL COMPUTADOR

a. La Fuente de Alimentación (Power Supply en Inglés)

Es como su nombre indica, la encargada de suministrar energía eléctrica a los distintos elementos que componen nuestro sistema informático.

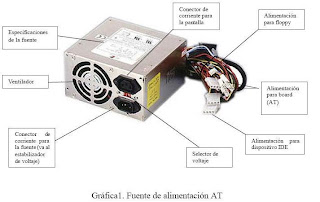

En las de tipo "AT" el esquema seguido normalmente siempre es el mismo. Un ventilador colocado en la parte más externa de la misma evacua el calor que genera dicha fuente y de paso, mediante unas aberturas que le comunican con el interior de la caja la propia corriente de aire generada aspira el aire caliente que en ella se encuentra.

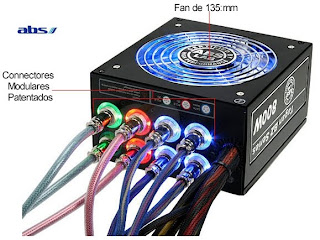

En las que son de tipo ATX, el esquema utilizado varía bastante, pudiendo encontrar modelos que siguen el mismo método que el comentado para las AT o alguna variación que incorpora unas ranuras situadas justo encima del procesador.

b. Las Características Principales de las Placas ATX son:

- Conectores de puerto serie (los COM), paralelo (LPT) y USB on board, lo que implica que el gabinete debe estar acorde con la placa para que estos conectores calcen en el lugar justo.- Conectores mini DYN para teclado y mouse.

- Conector eléctrico de alimentación de la placa base único (no en dos como las placas AT, los famosos P8 y P9) que implica una fuente diferente de las AT y que se puede manejar por software, según el equipo, para permitir su apagado, encendido o modo suspendido.

- Slots PCI (prácticamente ya no vienen los ISA).

- Slot AGP (sólo para placas de video).

-Conectores PS/2 para mouse y teclado: incorporan un icono para distinguir su uso específico.2)Puerto paralelo: puerto utilizado por la impresora. Actualmente está siendo reemplazado por USB.3)Conectores de sonido: los motherboards modernos incluyen on board una placa de sonido con todas sus conexiones.4)Puerto serie: utilizado para mouse y conexiones de baja velocidad entre PCs.5)Puerto USB: puerto de alta velocidad empleado por muchos dispositivos externos, como los escáneres o las cámaras digitales.6)Puerto FireWire: otro puerto de alta velocidad empleado por muchos dispositivos externos. No todos los motherboards cuentan con una conexión de este tipo.7)Red: generalmente los motherboards de última generación incorporan una placa de red on board y la conexión correspondiente.


c. Cómo funciona la fuente de Poder

La electricidad que llega hasta nuestros hogares u oficinas es del tipo conocido como "corriente alterna" y nos es suministrada habitualmente con una tensión (o voltaje) que suele ser de alrededor de 115 o 230 voltios. Este tipo de corriente no es en absoluto adecuada para alimentar equipos electrónicos, y más concretamente dispositivos informáticos, en dónde es necesario trabajar con "corriente continua" y voltajes mucho más bajos... Por tanto, este dispositivo es el que se encarga de "reducir" el voltaje (mediante un transformador) y posteriormente convertir la corriente alterna en continua (con un puente de diodos) para finalmente filtrarla (mediante condensadores electrolíticos).

Evidentemente el esquema es mucho más complejo que el comentado, ya que en su interior se encuentran muchos otros componentes. Uno de los aspectos mesurables de una fuente de alimentación es su potencia. Esta viene expresada en vatios e indica la capacidad para alimentar más dispositivos o de mayor consumo. Suele ser habitual encontrar modelos entre 200 y 300 w (vatios), aunque también existen otros, sobretodo los que siguen el estándar MicroATX o FlexATX que ofrecen potencias menores.
